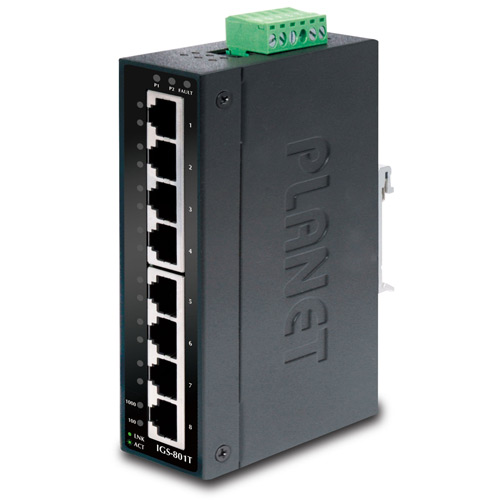

IGS-801T
Switch Industriale 8 Porte Rame 8-Porte rame 10/100/1000Mbps (temperatura di esercizio: -40°C ~ 75°C)
Dopo essere entrata nel mercato globale con i modelli di Switch Fast Ethernet Industriale, Planet ha rilasciato questo modello avanzato di Switch Gigabit Ethernet Industriale, dal design sottile e compatto, contenuto in un case metallico con grado di protezione IP30.
Design Compatto per maggiore praticità e convenienza
La chassis metallico IP30 consente il montaggio su guida DIN oppure l'alloggiamento all'interno di un armadio rack da parete. Lo switch industriale IGS-801T è dotato di 8 porte 10/100/1000Mbps con negoziazione automatica e funziona in modo affidabile in ambienti industriali esigenti.
Prestazioni stabili in ambienti difficili
Lo switch IGS-801T fornisce un alto livello di immunità contro le interferenze elettromagnetiche e le scariche elettriche pesanti. Essendo in grado di operare nei range di temperatura da -40 a 75 °C, lo switch industriale IGS-801T può essere posizionato in qualsiasi ambiente difficile. Lo switch IGS-801T integra una doppia tensione in ingresso (12V - 48V DC), con alimentazione ridondante e protezione dall'inversione di polarità.
Switch dalle alte performance
Lo switch IGS-801T offre un'architettura switch ad alte prestazioni. Con le 8 porte 10/100 /1000Mbps Gigabit Ethernet che evitano interruzioni di servizio, una capacità di evasione dei dati altissima, con throughput a 16Gbps e la tabella indirizzi MAC 8K, lo switch industriale IGS-801T può eseguire le operazioni di trasferimento dati alla massima velocità senza il rischio di perdita di pacchetti.
La funzione di controllo del flusso consente allo switch industriale IGS-801T di fornire un trasferimento dati veloce e affidabile. La porta Gigabit Ethernet è in grado di supportare i Jumbo frame da 9000 bytes, consentendo allo switch di gestire grandi quantità di dati in trasmissione senza appesantire eccessiavamente la CPU dello switch stesso, caratteristica molto utile nella applicazioni di tipo industriale dove è necessario trasferire i dati degli impianti robotizzati alla sala di controllo centrale in modo veloce e continuo.
Tutte le porte in rame RJ-45 supportano l'auto negoziazione automatica 10/100/1000Mbps con il rilevamento della velocità ottimale dei cavi in rame di categoria 5, 5e e 6. Lo switch IGS-801T supporta lo standard auto-MDI/MDI-X per rilevare il tipo di connessione di qualsiasi dispositivo Ethernet senza richiedere speciali cavi diritti o incrociati.

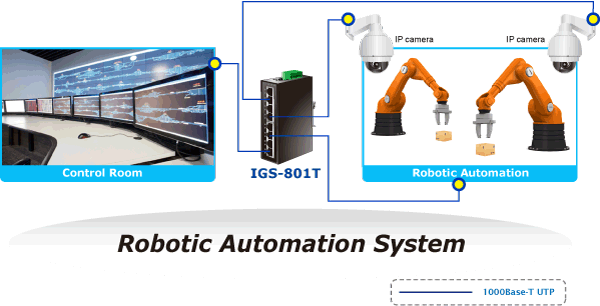

Impianto industriale robotizzato con raccolta dati e invio alla sala di controllo
Lo switch industriale IGS-801T si presta alla perfezione per un uso intensivo in applicazioni di robotica industriale. L'impianto robotizzato è collegato alla sala di controllo attraverso una rete veloce Gigabit Ethernet. Tutte le porte Gigabit dello switch industriale IGS-801T supportano il jumbo frame a 9000bytes, sono quindi in grado di gestire grandi quantità di dati senza appesantire la CPU dello switch stesso, fornendo un collegamento sicuro e stabile alle postazioni server dedicate presenti nella sala di controllo generale. Oltre che al rilevamento dei parametri generali dell'impianto, lo switch industriale potrebbe essere utillizato per il collegamento di due videocamere IP in grado di monitorare il funzionamento dell'impianto robotizzato.
Caratteristiche Principali
- Porte
- 8-porte 10/100/1000Base-T RJ-45 con funzione auto MDI/MDI-X
- Caratteristiche Layer 2
- Complies with IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T Ethernet standard
- Supports auto negotiation and 10/100Mbps half / full duplex and 1000Mbps full duplex mode
- High performance Store and Forward architecture, broadcast storm control, runt/CRC filtering eliminates erroneous packets to optimize the network bandwidth
- Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex)
- Backplane (Switching Fabric): 16Gbps
- Integrated address look-up engine, support 8K absolute MAC addresses
- 176 kilobytes on-chip frame buffer
- 9K Jumbo packet size support
- Automatic address learning and address aging
- CSMA/CD Protocol
- Installazione / Industrial Case
- IP-30 metal case / protection
- DIN rail and wall mount design
- 12 to 48V DC, redundant power with polarity reverse protect function and connective removable terminal block for master and slave power
- Supports EFT protection 6000 VDC for power line
- Supports 6000 VDC Ethernet ESD protection
- -40 to 75 °C operating temperature
Specifiche Tecniche
| Specifiche Hardware | |
|---|---|
| 10/100/1000Base-T Ports | 8 |
| Dimensions (W x D x H) | 135 x 87 x 32 mm |
| Weight | 473g |
| Power Requirements | 12~48V DC, 24V AC, Redundant power with polarity reverse protection function |
| Power Consumption / Dissipation | 13.2 watts / 45BTU |
| Installation | DIN rail kit and wall mount ear |
| Alarm | Provides one relay output for power fail Alarm relay current carry ability: 1A @ DC 24V |
| Specifiche dello Switch | |
| Switch Processing Scheme | Store-and-Forward |
| Address Table | 8K entries |
| Buffer | 176 kilobytes |
| Flow Control | Back pressure for half duplex, IEEE 802.3x pause frame for full duplex |
| Switch fabric | 16Gbps |
| Throughput (packet per second) | 11.9Mpps |
| Jumbo Frame | 9K |
| Network Cables | 10/100/1000Base-T: Cat. 3, 4, 5, 5e, 6 UTP cable (100meters, max.) EIA/TIA-568 100-ohm STP (100meters, max.) |
| Conformità agli Standards | |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3x full-duplex flow control |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5~90%, Storage: 5~90% (non-condensing) |
| Regulation Compliance | FCC Part 15 Class A, CE |
| Safety | UL, cUL |
| Stability Testing | IEC60068-2-32(Free fall), IEC60068-2-27(Shock), IEC60068-2-6(Vibration) |
