IGS-620TF
Switch Gigabit Industriale 4-Porte rame 10/100/1000Base-T + 2-Porte con slot SFP 100/1000Base-X (temperatura di esercizio: -40°C ~ 75°C)
Lo Switch Industriale IGS-620TF è dotato di 6 porte Gigabit Ethernet ed ofrre prestazioni ottimali senza interruzioni di servizio negli ambienti industriali più difficili. Sullo switch IGS-620TF sono presenti 4 porte in rame 10/100/1000Base-T e 2 porte extra con slot SFP 100/1000Base-X contenute all'interno di un robusto case con protezione IP30 e un sistema di alimentazione ridondante.
La soluzione flessibile ed affidabile per l'ampliamento di un rete industriale

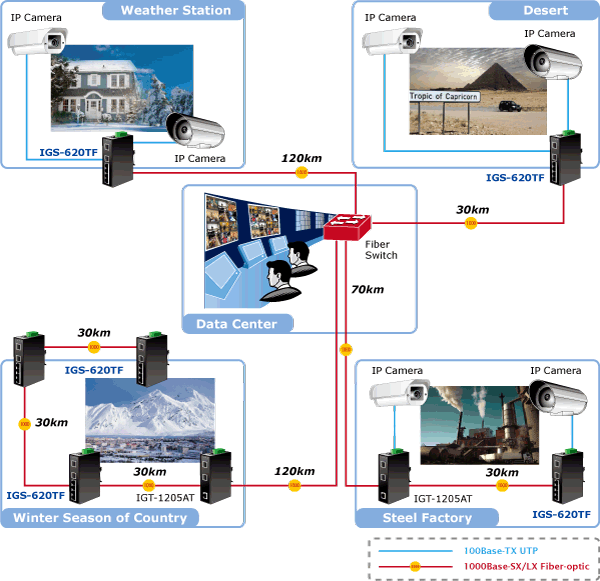

Grazie alle sue caratteristiche lo switch IGS-620TF è adatto ad essere utillizato per applicazioni di videosorveglianza, controllo remoto e connettività wireless in ambienti climaticamente esigenti con range di temperatura da -40 a 75 °C.

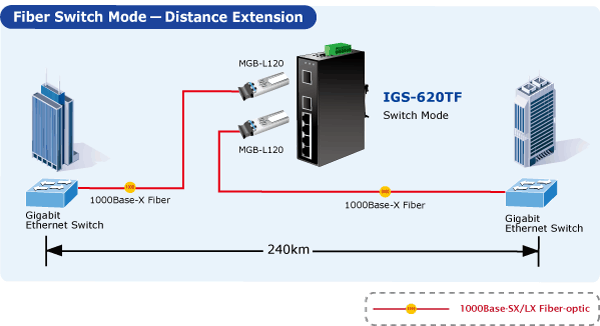

I 2 slot SFP sono compatibili agli standard 100Base-FX e 1000Base-SX/LX/WDM e possono incorporare i moduli transceiver SFP. La capacità di uplink in fibra ottica garantisce un maggiore capacità di trasmissione di tutti i nodi agganciati alla rete. Una rete Gigabit Ethernet può essere estesa da 550 metri (cavo in fibra ottica multimodale) fino a 10/20/30/40/50/70/120 chilometri (cavo fibra ottica monomodale). Anche una rete Fast Ethernet può essere estesa da 2 km (cavo in fibra ottica multimodale) fino a 20/40/60 chilometri (cavo fibra ottica monomodale). I moduli SFP sono adatti per applicazioni di distribuzione del segnale all'interno di ambienti industriali e centri dati.
Completamente flessibile con una doppia modalità di configurazione
I due slot SFP consentono di modificare la modalità di funzionamento agendo sul DIP switch integrato. Lo switch industriale IGS-620TF può così essere configurato per utilizzare tutte le 6-porte Ethernet oppure solo 4-porte Ethernet + 2 in fibra ottica.

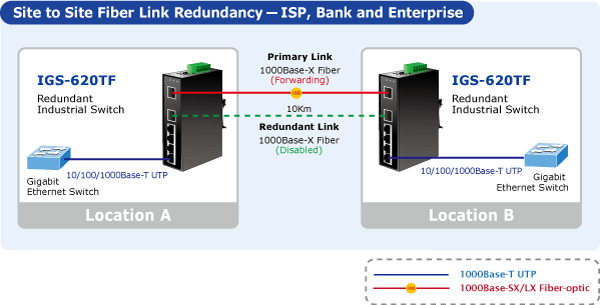

Con la modalità switch a 6-porte, il modello IGS-620TF può operare in un meccanismo store-and-Forward ad alto rendimento; mentre quando viene attività la modalità 4 porte Ethernet + 2 in fibra, la prima porta sarà utilizzata come canale di collegamente primario mentre la seconda porta svolgerà la funzione di ridondanza del segnale, molto utile in applicazioni Ethernet critiche. La modalità ridondante supporta anche la funzione di auto-recupero. Se la porta di destinazione di un pacchetto è irraggiungibile, il pacchetto sarà ritrasmesso utilizzando la porta di backup.
PROGETTATO PER DURARE
Lo switch IGS-620TF è realizzato con un case metallico IP30 dal design molto sottile, per una facile implementazione in ambienti industriali esigenti. La protezione IP30 fornisce allo switch industriale IGS-620TF un alto livello di immunità alle interferenze elettromagnetiche e alle scariche elettriche pesanti. La capacità di operare nei range di temperatura da -40 a 75 °C, permette allo switch IGS-620TF di essere installato in qualsiasi ambiente difficile. Il modello IGS-620TF offre la possibilità di essere montato su guida DIN oppure alloggiato all'interno di un armadio rack da parete.
Un sistema di alimentazione affidabile
Per migliorare l'affidabilità di funzionamento e garantire maggiore flessibilità, lo switch IGS-620TF è dotato di due connettori di alimentazione in corrente continua, per permettere l'installazione di un'alimentatore ridondante. Possiede inoltre una fonte di alimentazione integrata con un'ampia gamma di tensioni (da 12 a 48V DC o 24V AC) per applicazioni dall'alto livello di sicurezza che richiedano un doppio ingresso di alimentazione o un backup di potenza.
Un dispositivo sicuro per Applicazioni in ambienti critici
Lo Switch Gigabit Ethernet Industriale IGS-620TF offre piena funzionalità Gigabit su ogni porta. Fornisce caratteristiche molto alte di affidabilità e sicurezza per assicurare un funzionamento continuo anche in ambienti difficili come all'iterno di quadri elettrici, fabbriche, all'aperto e nei luoghi dove si possono trvare temperature molto basse o estremamente alte. Inoltre, lo switch IGS-620TF è compatibile con i transceiver SFP 100Mbps e 1000Mbps per fornire un collegamento stabile e a lunga distanza, consentendo l'implementazione di una rete di distribuzione industriale molto flessibile.
Caratteristiche Principali
- Porte
- 4-porte 10/100/1000Base-T RJ-45 con funzione auto MDI / MDI-X
- 2-porte con slot SFP, SFP con transceiver 1000Base-X e 100Base-FX via DIP switch
- Ridondanza Porta Fibra Ottica
- Link status auto-detect and redundant on Dual ports with the same connector type
- Only Primary-Port is active at a time, the Backup-Port is blocked
- When Primary-Port link failure occurs, the traffic will swap to Backup-Port automatically.
- Once the Primary-Port status is back to link-up, the traffic will swap from Backup-Port to Primary-Port.
- Caratteristiche Layer2
- Supports Auto-negotiation and 10/100Mbps half / full duplex and 1000Mbps full duplex mode
- High performance Store and Forward architecture, runt/CRC filtering eliminates erroneous packets to optimize the network bandwidth
- Prevents packet loss with back pressure (Half-Duplex) and IEEE 802.3x PAUSE frame flow control (Full-Duplex)
- 9K Jumbo Frame Size support
- Backplane (Switching Fabric): 12Gbps
- Integrated address look-up engine, support 1K absolute MAC addresses
- Automatic address learning and address aging
- CSMA/CD Protocol
- Industrial Case / Installation
- Slim IP30 metal case protection
- DIN Rail and Wall Mount Design
- Redundant Power Design
- - 12 to 48V DC, redundant power with polarity reverse protect function
- - AC 24V power adapter acceptable
- Supports EFT protection 6000 VDC for power line
- Supports 6000 VDC Ethernet ESD protection
- -40 to 75 degrees C operating temperature
Specifiche Tecniche
| Hardware Specifications | |||||
|---|---|---|---|---|---|
| Copper Ports | 4 x 10/100/1000Base-T RJ-45 TP Auto-MDI/MDI-X, Auto-Negotiation | ||||
| SFP / mini-GBIC Slots | 2 1000Base-SX/LX/BX SFP interfaces (Port-5 and Port-6) Compatible with 100Base-FX SFP | ||||
| DIP Switch | DIP-1: SFP Port 5 1000Base-X (default) / 100Base-FX DIP-2: SFP Port 6 1000Base-X (default)/ 100Base-FX DIP-3: Switch mode / Fiber Redundant mode | ||||
| Connector | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 | ||||
| Alarm | Provides one relay output for power failure Alarm Relay current carry ability: 1A @ DC 24V | ||||
| LED | 3 x LED for System and Power: ■ Green: DC Power 1 ■ Green: DC Power 2 ■ Green: Power Fault 2 x LED for Per Copper Port (Port-1~Port-4): ■ Green: 1000 LNK/ACT ■ Orange:100 LNK/ACT 1 x LED for Per mini-GBIC interface (Port-5 and Port-6): ■ Green: LNK/ACT | ||||
| ESD Protection | 6KV DC | ||||
| EFT Protection | 6KV DC | ||||
| Enclosure | IP30 type metal case | ||||
| Installation | DIN rail kit and wall mount ear | ||||
| Dimensions (W x D x H) | 135 x 87 x 32mm | ||||
| Weight | 503g | ||||
| Power Requirements | DC 12~48V or AC 24V Redundant power with polarity reverses protection function | ||||
| Power Consumption / Dissipation | 7.2watts / 24BTU | ||||
| Cable | Twisted-Pair 10Base-T: 2-Pair UTP CAT. 3, 4, 5, up to 100 meters 100Base-TX: 2-Pair UTP CAT. 5, 5e up to 100 meters 1000Base-T: 4-Pair UTP CAT. 5e, 6 up to 100 meters Fiber-Optic Cable 1000Base-SX: 50/125μm or 62.5/125μm multi-mode fiber optic cable, up to 550m 1000Base-LX: 9/125μm single-mode fiber optic cable, up to 10/20/30/40/50/70/120 kilometers (vary on SFP module) 100Base-FX: ● 50/125μm or 62.5/125μm multi-mode fiber optic cable, up to 2 kilometers ● 9/125μm single-mode fiber optic cable, up to 20/40/60 kilometers (vary on SFP module) | ||||
| Switch Specification | |||||
| Switch Processing Scheme | Store-and-Forward | ||||
| Address Table | 1K entries | ||||
| Flow Control | Back pressure for half duplex IEEE 802.3x Pause Frame for full duplex | ||||
| Switch fabric | 12Gbps | ||||
| Throughput (packet per second) | 8.93Mpps@64bytes | ||||
| Maximum Transmit Unit | 9216 bytes | ||||
| Speed | SX/LX: 2000Mbps (full-duplex) FX: 200Mbps (full-duplex) TP: 10/20Mbps, 100/200Mbps, 2000Mbps | ||||
| Standards Conformance | |||||
| Standards Compliance | IEEE 802.3 Ethernet / 10Base-T IEEE 802.3u Fast Ethernet / 100Base-TX IEEE 802.3ab Gigabit Ethernet / 1000Base-T IEEE 802.3z Gigabit Ethernet / 1000Base-SX/LX IEEE 802.3x Full-Duplex Flow Control | ||||
| Regulation Compliance | FCC Part 15 Class A, CE | ||||
| Stability Testing | IEC60068-2-32(Free fall) IEC60068-2-27(Shock) IEC60068-2-6(Vibration) | ||||
| Environment | |||||
| Temperature |
| ||||
| Humidity |
| ||||
